توضیحات

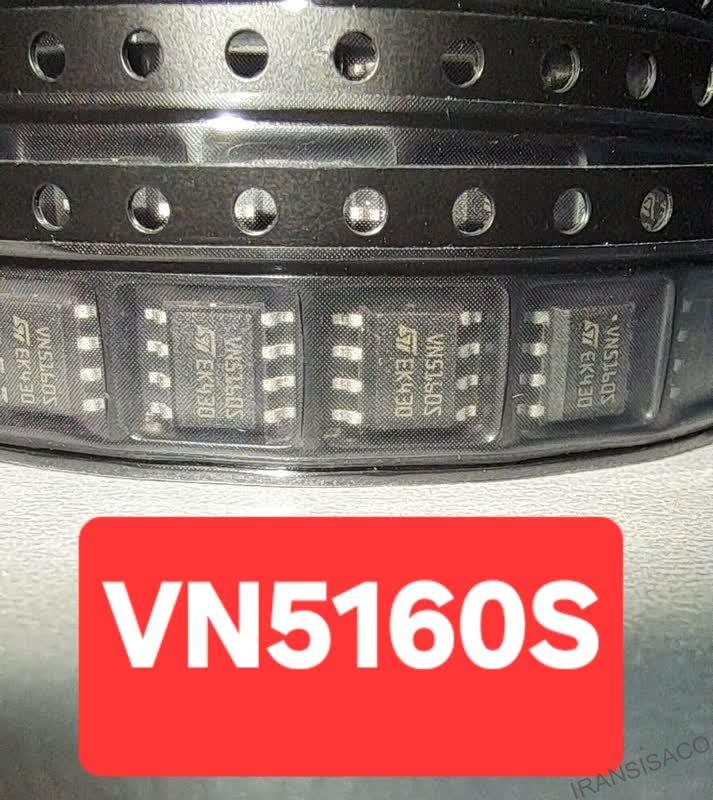

این قطعه یک درایور (سوئیچ) قدرتمند از نوع High-Side برای استفاده در خودرو است. یعنی سوئیچ بین باتری مثبت (+VCC) و بار قرار میگیرد. این روش برای کنترل مستقیم بارهایی که یک سرشان به زمین (بدنه) متصل است، ایدهآل است (مانند اکثر چراغها، موتورها و سیمپیچها در خودرو). این آیسی با تکنولوژی ویژه ST ساخته شده و دارای محافظتهای بسیار گسترده و قابلیت تشخیص عیب (Diagnostic) است.
ویژگیهای کلیدی و اعداد مهم در آیسی VN5160S
مخصوص خودرو: طراحی شده برای محیط سخت الکترونیکی خودرو.
ولتاژ کاری: از ۴.۵ ولت تا ۳۶ ولت. حتی میتواند اسپایکهای تا ۴۱ ولت را تحمل کند.
جریان خروجی پیوسته: محدودیت داخلی جریان، حدود ۵.۴ آمپر در اتصال کوتاه.
مقاومت در حالت روشنی (Rds-on): بسیار کم، حداکثر ۱۶۰ میلیاهم. یعنی افت ولتاژ و تلفات حرارتی کمی دارد.
مصرف در حالت خاموش (Standby): فوقالعاده کم، حدود ۲ میکروآمپر. برای صرفهجویی در انرژی وقتی خودرو خاموش است.
دمای کاری: از ۴۰- تا ۱۵۰+ درجه سانتیگراد**.
جمعبندی نهایی
VN5160S-E یک درایور High-Side حرفهای، ایمن و “همهکاره” برای صنعت خودرو است.** اگر نیاز دارید بارهایی که یک سرشان به زمین است را با ایمنی بالا، قابلیت تشخیص خطا و مصرف بسیار کم کنترل کنید، این آیسی یک انتخاب عالی است. نقطه قوت آن مجموعه کامل محافظتها و تشخیصهای داخلی است که طراحی را بسیار مطمئن میکند. به یاد داشته باشید: طراحی با درایور High-Side نسبت به Low-Side کمی پیچیدهتر است (به خاطر محافظت معکوس و…) اما مزایای ایمنی و تشخیص خطای آن در اکثر کاربردهای خودرویی، این پیچیدگی جزئی را توجیه میکند.
