توضیحات

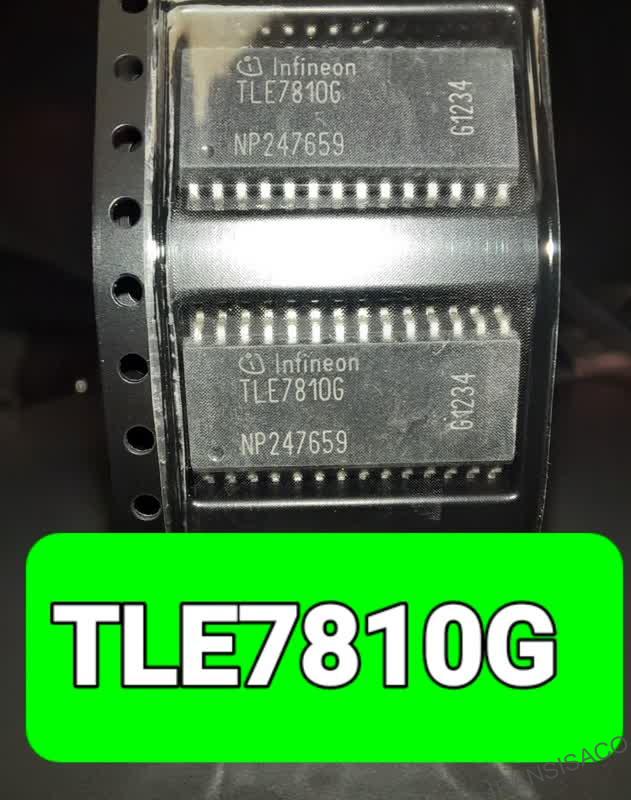

TLE7810G
این محلول تک بسته دارای یک میکروکنترلر 8 بیتی پیشرفته سازگار با استاندارد است.
هسته 8051 با پشتیبانی از اشکال زدایی روی تراشه (OCDS) و یک چیپ مبتنی بر سیستم (SBC). SBC مجهز به LIN است
فرستنده گیرنده، رگولاتور ولتاژ پایین (LDO) و همچنین دو کلید سمت پایین (درایور رله) و یک سوئیچ بالا
راننده به عنوان مثال برای رانندگی LED یک منبع اضافی، به عنوان مثال برای تامین سنسورهای سالن (TLE 4966) نیز موجود است.
برای نظارت واحد میکرو کنترلر (MCU) و حفاظت اضافی از مدار یک پنجره قابل برنامه ریزی
مدار نگهبان با قابلیت ریست، نظارت بر ولتاژ تغذیه و سنسور دمای یکپارچه می باشد
در SBC پیاده سازی شده است.
میکروکنترلر و ماژول LIN حالت های کم مصرف را برای پشتیبانی از ترمینال 30 خودروی متصل ارائه می دهند
برنامه های کاربردی. بیدار شدن از حالت کم مصرف از طریق یک پیام اتوبوس LIN یا ورودی های بیدار شدن امکان پذیر است.
این مدار مجتمع به عنوان ماژول چند تراشه (MCM) در یک بسته PG-DSO-28-21 ساخته شده است و به گونه ای طراحی شده است که
تحمل شرایط سخت کاربردهای خودرویی و صنعتی
https://datasheetspdf.com/datasheet/TLE7810G.html
