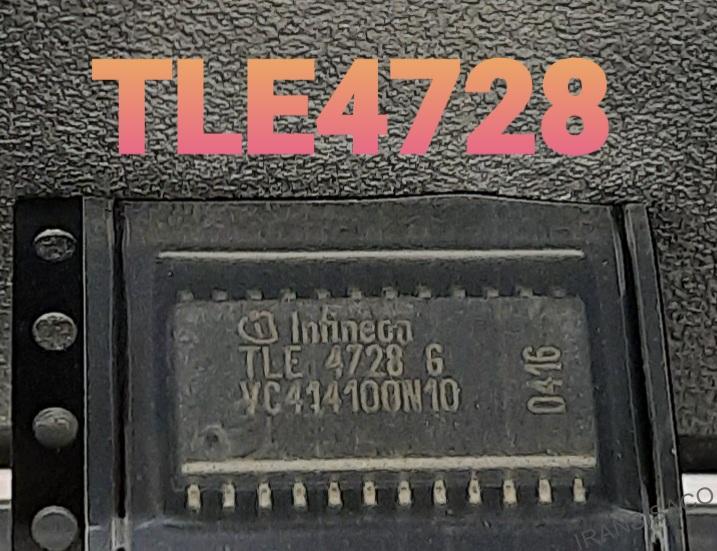

TLE4728 G
TLE 4728 G یک آی سی دوقطبی و یکپارچه برای راندن موتورهای پله ای دوقطبی، موتورهای DC و
سایر بارهای القایی که با جریان ثابت کار می کنند. منطق و قدرت کنترل
مراحل خروجی برای دو سیم پیچ دوقطبی روی یک تراشه منفرد ادغام می شوند که اجازه می دهد
کنترل جریان سوئیچ موتور با 0.7 آمپر در هر فاز در ولتاژهای کاری تا 16 ولت.
جهت و مقدار جریان برای هر فاز از طریق کنترل جداگانه قابل برنامه ریزی است
ورودی ها یک نوسان ساز معمولی زمان بندی برای کنترل جریان و روشن شدن با آن را تولید می کند
افست فاز دو مرحله خروجی دو مرحله خروجی در پیکربندی تمام پل
شامل دیودهای چرخشی آزاد یکپارچه سریع و بدون جریان متقاطع هستند. را
دستگاه را می توان مستقیماً توسط یک ریزپردازنده در چندین حالت با برنامه نویسی هدایت کرد
جهت فاز و کنترل جریان هر پل به طور مستقل.
با دو خروجی خطا، TLE 4728 G سیگنال خرابی دستگاه را می دهد. تنظیم کردن
کنترل ورودی های بالا پرچم خطا را بازنشانی می کند و با فعال کردن مجدد پل ها یک به یک
محل خطا را می توان پیدا کرد
https://pdf.datasheetcatalog.com/datasheet/infineon/1-tle4728g.pdf
