توضیحات

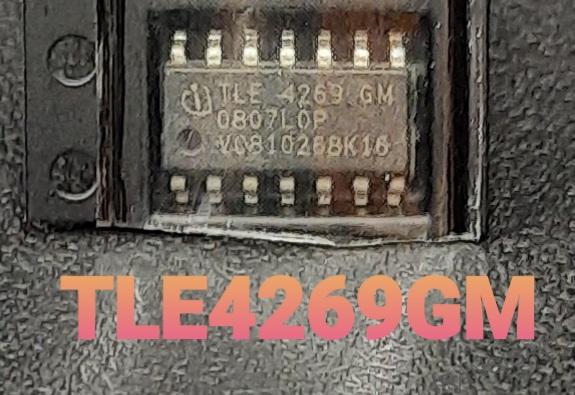

TLE4269GM
● تحمل ولتاژ خروجی ≤ ± 2 %
● مصرف جریان بسیار کم
● هشدار اولیه
● خروجی پایین را به VQ = 1 ولت بازنشانی کنید
● محافظت در برابر دمای بیش از حد
● اثبات قطبیت معکوس
● آستانه بازنشانی قابل تنظیم
● ولتاژ افت بسیار کم
● محدوده دمایی وسیع
● یکپارچه مقاومت کششی در خروجی های منطقی
توضیحات عملکردی
این دستگاه یک تنظیم کننده ولتاژ با ولتاژ 5 ولت ثابت است
خروجی، به عنوان مثال در یک بسته P-DSO-8-1. حداکثر
ولتاژ کار 45 ولت است. خروجی قادر به درایو a
بار 150 میلی آمپر از اتصال کوتاه محافظت می شود و
خاموش شدن حرارتی در صورت اتصال، خروجی را خاموش می کند
دمای بیش از 150 درجه سانتیگراد است. یک سیگنال تنظیم مجدد است
تولید شده برای ولتاژ خروجی VQ < 4.6 V
تنظیم مجدد ولتاژ آستانه را می توان با خارجی کاهش داد
اتصال تقسیم کننده ولتاژ زمان تاخیر بازنشانی
می تواند توسط خازن خارجی تنظیم شود. تنظیم مجدد و حس
خروجی دارای مقاومت های کششی یکپارچه است. اگر
مقاومت های یکپارچه مورد نظر نیستند TLE 4279 می تواند باشد
استفاده شده. همچنین امکان نظارت بر ولتاژ ورودی نیز وجود دارد
با استفاده از یک مقایسه کننده یکپارچه برای دادن ولتاژ پایین
هشدار
