توضیحات

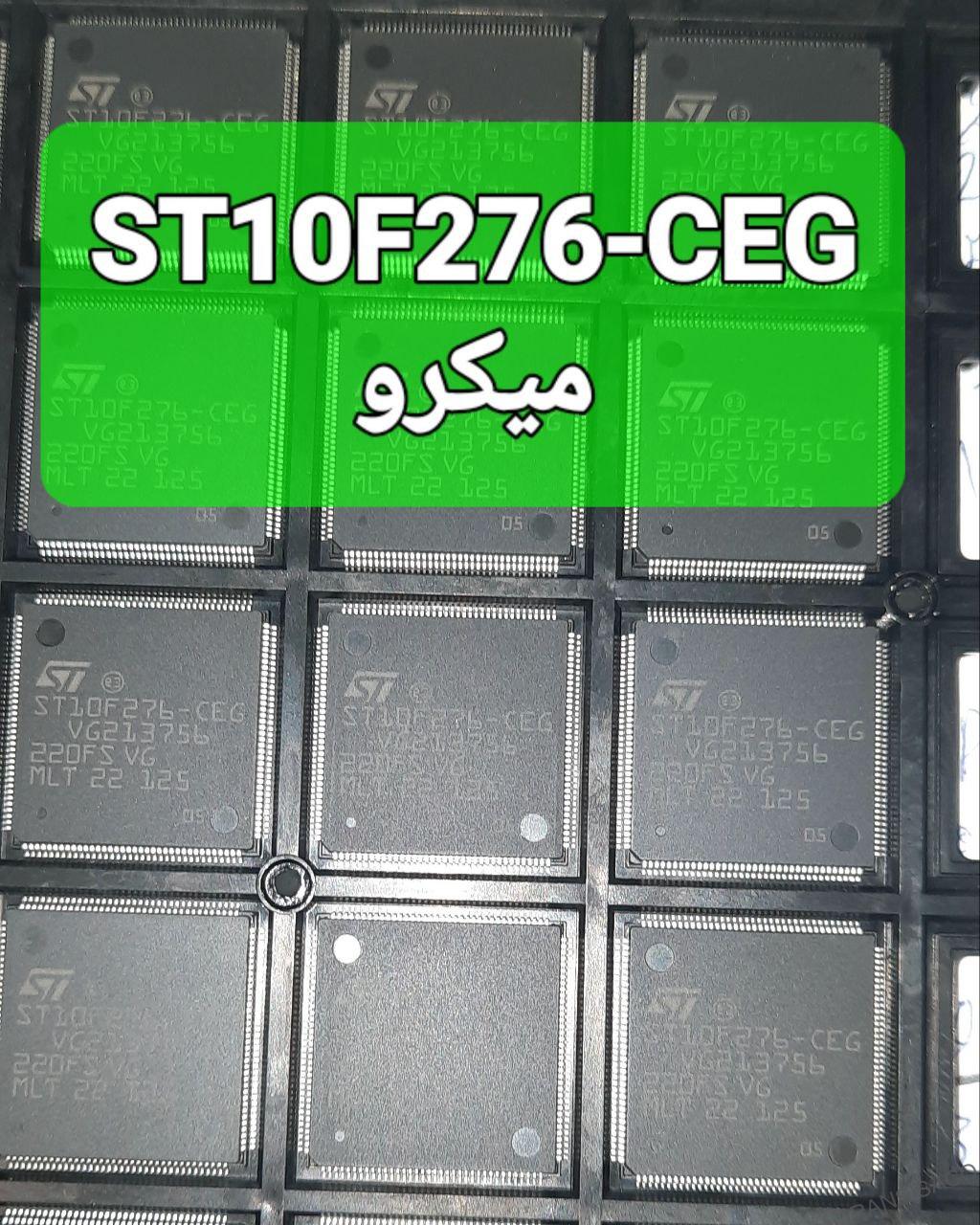

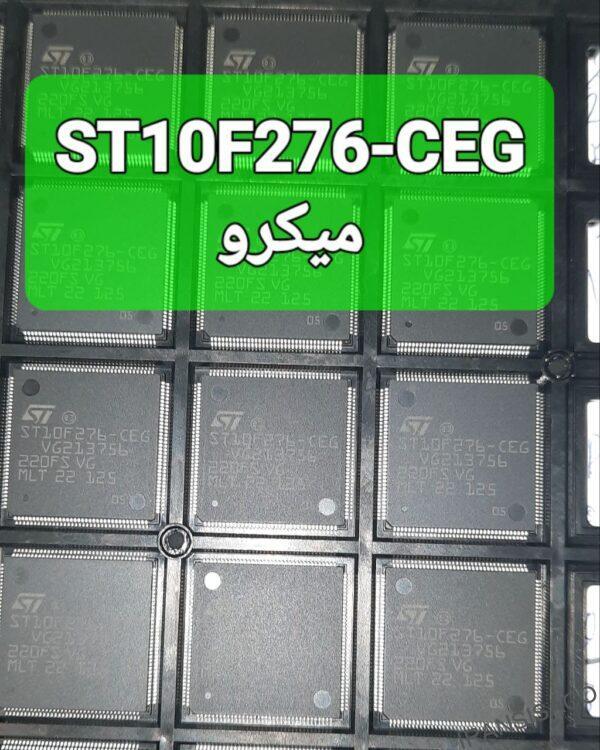

ST10F276-CEG
امکانات
■ CPU 16 بیتی با کارایی بالا با DSP
کارکرد
– زمان چرخه دستورالعمل 31.25 ثانیه در 64 مگاهرتزحداکثر ساعت CPU
– واحد ضرب/انباشت (MAC) 16 x 16 بیتی ضرب، انباشته کننده 40 بیتی
– دستکاری بیت های بولی پیشرفته
– پشتیبانی از سوئیچینگ متن تک چرخه
■ حافظه های روی تراشه
– حافظه فلش ۵۱۲ کیلوبایتی (واکشی ۳۲ بیتی)
– حافظه فلش با ظرفیت 320 کیلوبایت (16 بیت رفتن و آوردن)
– فلش مموری تک ولتاژ باکنترل کننده پاک کردن/برنامه و 100Kچرخه های پاک کردن/برنامه نویسی
– فضای آدرس خطی تا 16 مگابایت برای کد و داده (5 مگابایت با CAN یا I2C)
– رم داخلی 2 کیلوبایتی (IRAM)
– حافظه داخلی 66 کیلوبایتی (XRAM)
■ اتوبوس خارجی
– پیکربندی باس خارجی قابل برنامه ریزی وویژگی های محدوده آدرس های مختلف
– 5 سیگنال انتخاب چیپ قابل برنامه ریزی
– پشتیبانی از داوری اتوبوس را حفظ کنید
■ قطع کنید
– کنترلر رویداد جانبی 8 کاناله برای
انتقال داده مبتنی بر وقفه تک چرخه
– سیستم وقفه در سطح 16 اولویت با 56منابع، نرخ نمونه برداری به 15.6 ثانیه کاهش یافت
■ تایمر
– 2 تایمر چند منظوره عمومی واحدهای دارای 5 تایمر
■ دو واحد ضبط / مقایسه 16 کانالی
■ واحد PWM 4 کانال + XPWM 4 کانال
■ مبدل A/D
– 24 کانال 10 بیتی
– حداقل زمان تبدیل 3 میکرو ثانیه
■ کانال های سریال
– 2 همگام سازی / ناهمگام. کانال های سریال
– 2 کانال همزمان با سرعت بالا
– 1 رابط استاندارد I2C
■ 2 رابط CAN 2.0B که روی 1 یا 2 CAN کار می کنند اتوبوس (64 یا 2×32 پیام، نسخه C-CAN)
■ حفاظت از خرابی
– تایمر نگهبان قابل برنامه ریزی
– نگهبان نوسانگر
■ بوت استرپ لودر روی تراشه
■ تولید ساعت
– PLL روی تراشه با نوسانگر 4 تا 12 مگاهرتز
– ورودی ساعت مستقیم یا از پیش مقیاس شده
■ ساعت بیدرنگ و 32 کیلوهرتز نوسانگر روی تراشه
■ تا 111 خط ورودی/خروجی عمومی
– قابلیت برنامه ریزی به صورت جداگانه به عنوان ورودی، خروجی
یا عملکرد ویژه
– آستانه قابل برنامه ریزی (هیسترزیس)
■ حالت های بیکار، خاموش و آماده به کار
■ منبع تغذیه تک ولتاژ: 10 ± 5 ولت (تعبیه شده
تنظیم کننده برای منبع تغذیه 1.8 ولت
