توضیحات

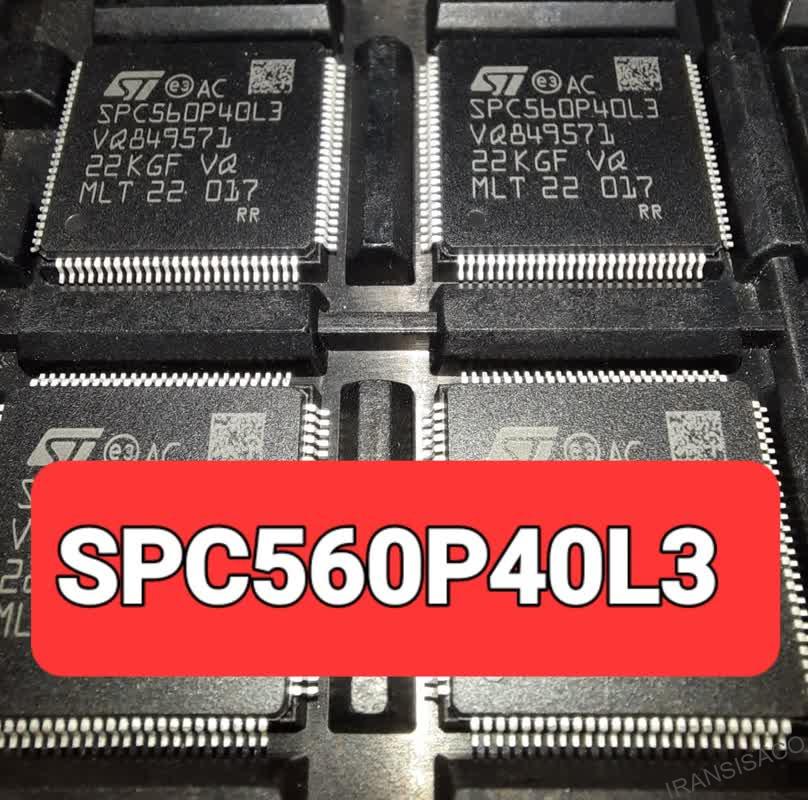

SPC560P40L3
امکانات
■ تا 64 مگاهرتز، تک شماره، هسته CPU 32 بیتی
پیچیده (e200z0h)
– مطابق با Power Architecture®
دسته جاسازی شده
– رمزگذاری طول متغیر (VLE)
■ سازماندهی حافظه
– حافظه فلش کد روی تراشه تا 256 کیلوبایت
با کنترلر ECC و پاک کردن/برنامه
– 64 (4 × 16) KB داده روی تراشه اضافی
فلش مموری با ECC برای EEPROM
تقلید
– حداکثر 20 کیلوبایت SRAM روی تراشه با ECC
■ محافظت در برابر شکست
– تایمر نگهبان قابل برنامه ریزی
– وقفه غیر قابل ماسک
– واحد جمع آوری خطا
■ رابط Nexus Class 1
■ وقفه ها و رویدادها
– کنترلر eDMA 16 کاناله
– 16 کنترل کننده سطح اولویت
– تا 25 وقفه خارجی
– PIT چهار تایمر 32 بیتی را پیاده سازی می کند
– 120 وقفه از طریق INTC هدایت می شود
■ ورودی/خروجی با هدف عمومی
– قابلیت برنامه ریزی به صورت جداگانه به عنوان ورودی، خروجی
یا عملکرد ویژه
– 37 در LQFP64
– 64 در LQFP100
■ 1 واحد کلی تایمر
– 6 تایمر هر کدام با قابلیت بالا/پایین
– رزولوشن 16 بیتی، شمارنده های آبشاری
– رمزگشایی مربعی با جهت چرخش
پرچم
– ورودی و خروجی دو بافر
مقایسه کنید
■ رابط های ارتباطی
– 2 کانال LINFlex (1× Master/Slave، 1×
فقط استاد)
– تا 3 کانال DSPI با تراشه خودکار
انتخاب نسل (تا 8/4/4 انتخاب تراشه)
– حداکثر 2 رابط FlexCAN (2.0B Active)
با 32 بافر پیام
– 1 پورت ایمنی مبتنی بر FlexCAN با 32
بافرهای پیام و حداکثر 8 مگابیت بر ثانیه در
قابلیت 64 مگاهرتز قابل استفاده به عنوان CAN دوم
زمانی که به عنوان پورت ایمنی استفاده نمی شود
■ یک مبدل 10 بیتی آنالوگ به دیجیتال (ADC)
– تا 16 کانال ورودی (16 کانال در LQFP100 /
12 در LQFP64)
– زمان تبدیل < 1 میکروثانیه شامل نمونه برداری
زمان با دقت کامل
– واحد محرک متقاطع قابل برنامه ریزی (CTU)
– 4 نگهبان آنالوگ با وقفه
قابلیت
■ بوت استرپ لودر CAN/UART روی تراشه با Boot
ماژول کمکی (BAM)
■ 1 واحد FlexPWM: 8 مکمل یا
خروجی های مستقل با همگام سازی ADCسیگنال ها
https://datasheetspdf.com/datasheet/SPC560P40L3.html
