توضیحات
میکروکنترلر MPC5534 از خانواده اکنون یک راهحل یکپارچه و پیشرفته برای سیستمهای کنترل الکترونیکی در خودروهای مدرن محسوب میشود. این تراشه مبتنی بر معماری Power Architecture بوده و جایگزینی قدرتمند برای نسل قبلی میکروکنترلرهای MPC500 به شمار میرود.
کاربردهای اصلی MPC5534 در خودرو
با بررسی دقیق سند فنی MPC5534، این میکروکنترلر یک راهحل جامع برای سیستمهای کنترل پیشرفته در خودرو است که عمدتاً برای کاربردهای زیر طراحی شده است:
سیستم کنترل موتور (Engine Management)
- پردازش دادههای سنسورهای موتور
- کنترل زمانبندی جرقه و انژکتور
- مدیریت نسبت سوخت و هوا
- نظارت بر عملکرد کاتالیزور
کنترل انتقال قدرت (Transmission Control)
- با توجه به قابلیتهای eTPU و eMIOS برای کنترل دقیق زمانبندی
- تولید پالسهای PWM برای کنترل شیرهای برقی
سیستم ترمز پیشرفته (ABS/ESP)
- 32 کانال eTPU برای مانیتورینگ سنسورهای سرعت چرخ
- کنترل مدولاتورهای ترمز
- پردازش سریع دادههای ایمنی
کنترل بدنه و کابین (Body Control)
- مدیریت چراغها با قابلیت PWM
- کنترل قفل مرکزی
- سیستم تهویه مطبوع
ویژگیهای کلیدی میکروکنترلر MPC5534برای کاربردهای خودرویی
در این قسمت همراه ما باشید تا ویژگیهای مربوط به میکروکنترلر MPC5534 را که شامل ویژگیهای پردازش و ماژولهای تخصصی میشود بررسی نماییم.
پردازش قدرتمند:
- سرعت کلاک: ۴۰، ۶۶ و ۸۰ مگاهرتز
- حافظه فلش: ۱ مگابایت برای ذخیرهسازی کد
- حافظه SRAM ۶۴ کیلوبایت برای پردازش دادههای بلادرنگ
ماژولهای تخصصی خودرویی:
- eTPU (واحد پردازش زمان پیشرفته): ۳۲ کانال سختافزاری برای کنترل موتور و مدیریت زمانبندی
- eMIOS: به تعداد 24 کانال برای تولید پالسهای PWM و کنترل موتور
- FlexCAN: پشتیبانی از شبکه CAN برای ارتباط با ماژولهای مختلف خودرو
- eQADC: مبدل آنالوگ به دیجیتال ۴۰ کاناله (در بستهبندی ۳۲۴ پینی)
محدوده دمای کاری:
- دمای محیط: ۴۰- تا ۱۲۵ درجه سانتیگراد
- دمای اتصال: تا ۱۵۰ درجه سانتیگراد
ولتاژهای تغذیه:
- هسته پردازش: ۱.۵ ولت (۱.۳۵ تا ۱.۶۵ ولت)
- I/O های سریع: ۱.۶۲ تا ۳.۶ ولت
- I/O های کند/متوسط: ۳.۰ تا ۵.۲۵ ولت
- آنالوگ: ۴.۵ تا ۵.۲۵ ولت
ملاحظات حرارتی
مقاومت حرارتی اتصال به محیط: ۲۳-۳۴ درجه سانتیگراد بر وات
محاسبه دمای اتصال
Tj = TA + (RθJA × PD)
- Tj: دمای اتصال
- TA: دمای محیط
- RθJA: مقاومت حرارتی
- PD: توان مصرفی

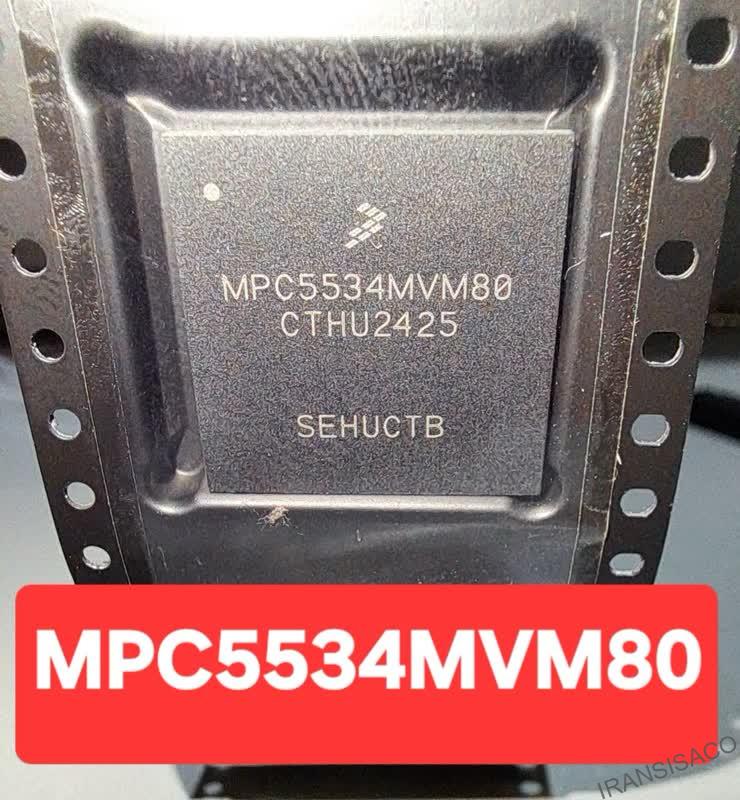

معرفی پینهای حیاتی برای تشخیص و عیبیابی MPC5534MVM80
پینهای حیاتی در MPC5534MVM80:
RESET: پین ریست با حداقل پالس ۱۰ سیکل کلاک لازم است.
CLKOUT: خروجی کلاک سیستم برای مانیتورینگ مهم است.
VDDA: تغذیه آنالوگ – حساس به نویز
نشانههای خرابی رایج میکروکنترلر MPC5534
یکی از نشانههای خرابی در میکروکنترلر MPC5534 مصرف جریان غیرعادی است که برای متوجه شدن این موضوع باید بررسی اتصال کوتاه در خطوط تغذیه را انجام دهید. مورد بعدی که میتواند نشان دهنده خرابی این قطعه باشد مربوط به عدم بوت شدن آن است که با بررسی پینهای کانفیگ (PLLCFG, BOOTCFG) میتوانید این موضوع را نیز بررسی کنید. در نهایت برخی مشکلات ارتباطی نیز میتوانند نشان دهنده مشکل در این قطعه باشد که با بررسی پینهای CAN و SPI مشخص خواهد شد.
نکات مهم در تعمیر میکروکنترلر MPC5534
اولین موردی که باید در نظر داشته باشید مربوط به ملاحظات ESD است.در نظر داشته باشید همیشه از مچبند ضد الکتریسیته ساکن استفاده کنید.
مورد بعدی مربوط به برنامهریزی فلش است که شامل نکات زیر خواهد بود:
- ولتاژ برنامهریزی باید بین ۴.۵ تا ۵.۲۵ ولت باشد.
- زمان پاکسازی بلوک ۱۲۸ کیلوبایتی ۱.۸ تا ۷.۵ ثانیه است.
- چرخه برنامهریزی و پاکسازی، ۱۰۰۰۰۰ سیکل برای بلوکهای کوچک تعیین شده است.
نکات نصب این قطعه نیز موارد زیر است که باید در نظر داشته باشید:
خازنهای بایپس: استفاده از خازنهای ۰.۰۱، ۰.۱ و ۱ میکروفارادی نزدیک پینهای تغذیه.
اتصال زمین: اطمینان از اتصال مناسب زمینهای دیجیتال و آنالوگ.
خنککاری: در نظر گرفتن هیتسینک در کاربردهای با بار کامل.
جمعبندی
میکروکنترلر MPC5534 یک انتخاب ایدهآل برای سیستمهای کنترل پیشرفته در خودروهای مدرن است. درک صحیح از مشخصات الکتریکی، ملاحظات حرارتی و پروتکلهای ارتباطی این تراشه، به تعمیرکاران کمک میکند تا عیوب پیچیده الکترونیکی را به طور مؤثر تشخیص و تعمیر نمایند. همیشه به یاد داشته باشید که کار با اینگونه قطعات پیشرفته نیازمند دانش تخصصی و رعایت دقیق پروتکلهای ایمنی است.
برای دانلود دیتاشیت میکروکنترلر MPC5534 کلیک کنید.
