توضیحات

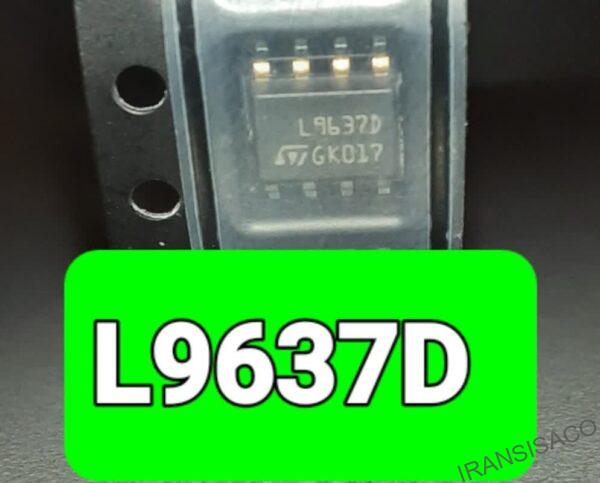

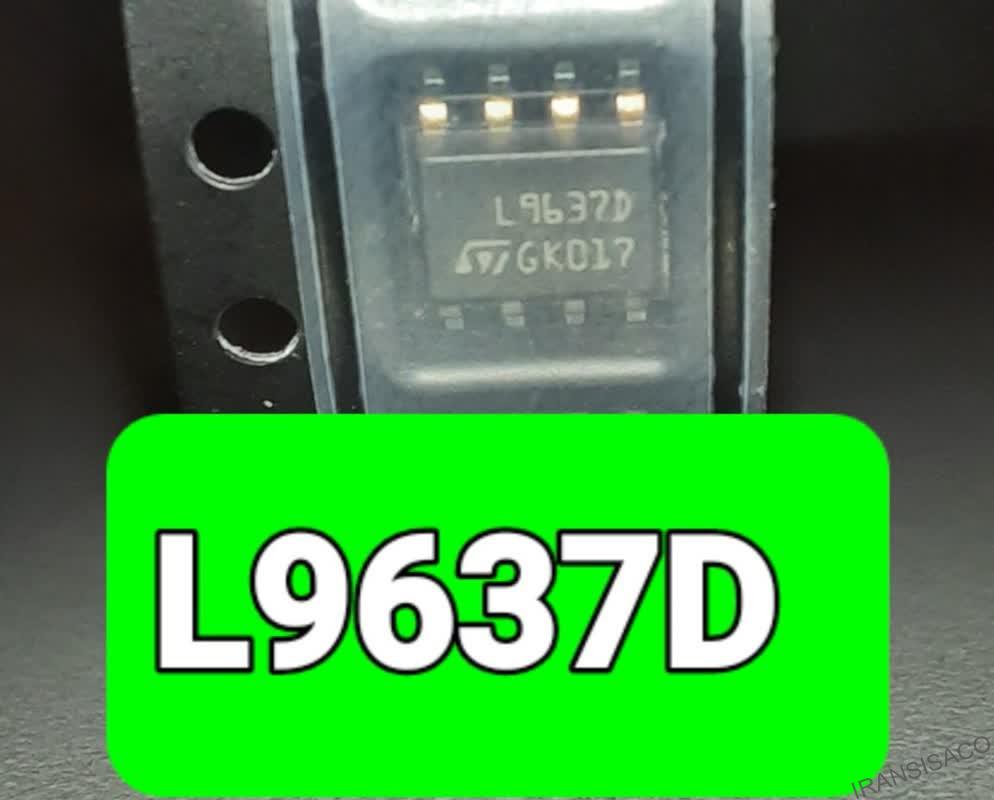

L9637D
این دستگاه یک پیوند دو طرفه به نام K را به گذرگاه تشخیص مرتبط با VBat ارائه می‌کند. آن را نیز
شامل یک مقایسه کننده L جداگانه است که همچنین می تواند به گذرگاه VBat متصل شود. ورودی
TX و خروجی RX از K به VCC با مقاومت‌های کشش یکپارچه آن مرتبط هستند. همچنین L
خروجی مقایسه کننده LO دارای مقاومت کششی متصل به VCC است.
حداکثر مقاومت کششی خارجی در K مربوط به VS نباید بیشتر از RKO باشد
5 kبرای دستیابی به شرایط روشن خروجی روشن.
تمام ورودی های تعریف شده گذرگاه VBat LI و K دارای آستانه های وابسته به ولتاژ تغذیه همراه با
هیسترزیس کافی برای سرکوب سنبله های خط. این پین ها در برابر اضافه ولتاژ محافظت می شوند
شورت به GND و VS و همچنین می تواند فراتر از VS و GND رانده شود.
این ویژگی‌ها برای TX، RX و LI نیز تنها با در نظر گرفتن رفتار آنها داده شده است
مقاومت های کشش داخلی عملکرد خاموش شدن حرارتی خروجی K را خاموش می کند اگر
دمای تراشه بالاتر از آستانه خاموش شدن حرارتی افزایش می یابد. برای فعال کردن مجدد K
دوباره دما باید کمتر از دمای سوئیچ K ON کاهش یابد. برای دستیابی به هیچ تقصیری برای
در شرایط ولتاژ پایین، خروجی ها خاموش می شوند و در امپدانس بالا باقی می مانند.
این دستگاه همچنین در برابر شرایط باتری معکوس محافظت می شود. در طول فقدان VS یا GND همه
پین ها ویژگی امپدانس بالایی را نشان می دهند. برای پی بردن به کمبود VS مربوط به خط اتوبوس LI و
K خروجی LO و RX وضعیت روشن تعریف شده را نشان می دهد
