توضیحات

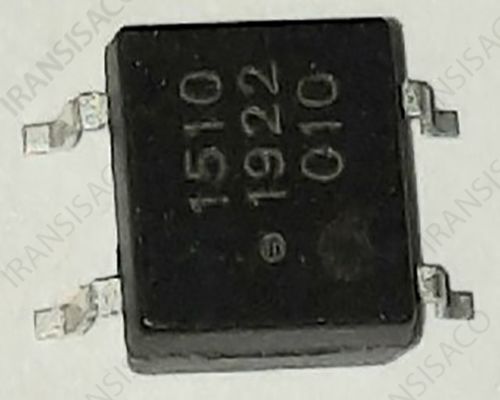

ایسیASSR-1510
شرح
برای کاربردهای با جریان بالا که معمولاً در صنعتی یافت می شود
برنامه های کاربردی.
سری ASSR-15XX از یک مرحله ورودی دیود نور مادون قرمز AlGaAs (LED) تشکیل شده است که به صورت نوری به یک
مدار آشکارساز خروجی ولتاژ بالا آشکارساز شامل
یک آرایه دیود فتوولتائیک پرسرعت و مدار راننده به
دو ماسفت ولتاژ بالا مجزا را روشن و خاموش کنید. را
رله با حداقل جریان ورودی روشن می شود (تماس بسته می شود).
3 میلی آمپر از طریق LED ورودی. رله خاموش می شود (تماس
باز می شود) با ولتاژ ورودی 0.8 ولت یا کمتر.
پیکربندی های تک کانال، ASSR-1510 و ASSR1511، معادل 1 رله الکترومکانیکی فرم A هستند.
(EMR)، و تنظیمات دو کاناله، ASSR-1520 و
ASSR-1530، معادل 2 فرم A EMR هستند. آن ها هستند
موجود در 4 پین SO، 6 پین DIP، 8 پین DIP، و بال مرغان
نصب سطحی برای بسته های DIP و نصب سطح واقعی
SO-8pin. مشخصات الکتریکی و سوئیچینگ آنها می باشد
در محدوده دمایی -40 درجه سانتیگراد تا +85 درجه سانتیگراد مشخص شده است.
ASSR-1511 خروجی فقط AC/DC و DC را فعال می کند
اتصالات برای اتصالات فقط DC، جریان خروجی، IO،
به 2A افزایش می یابد و مقاومت روشن R(ON) به کاهش می یابد
0.2Ω.
https://docs.broadcom.com/doc/AV02-0036EN
