توضیحات

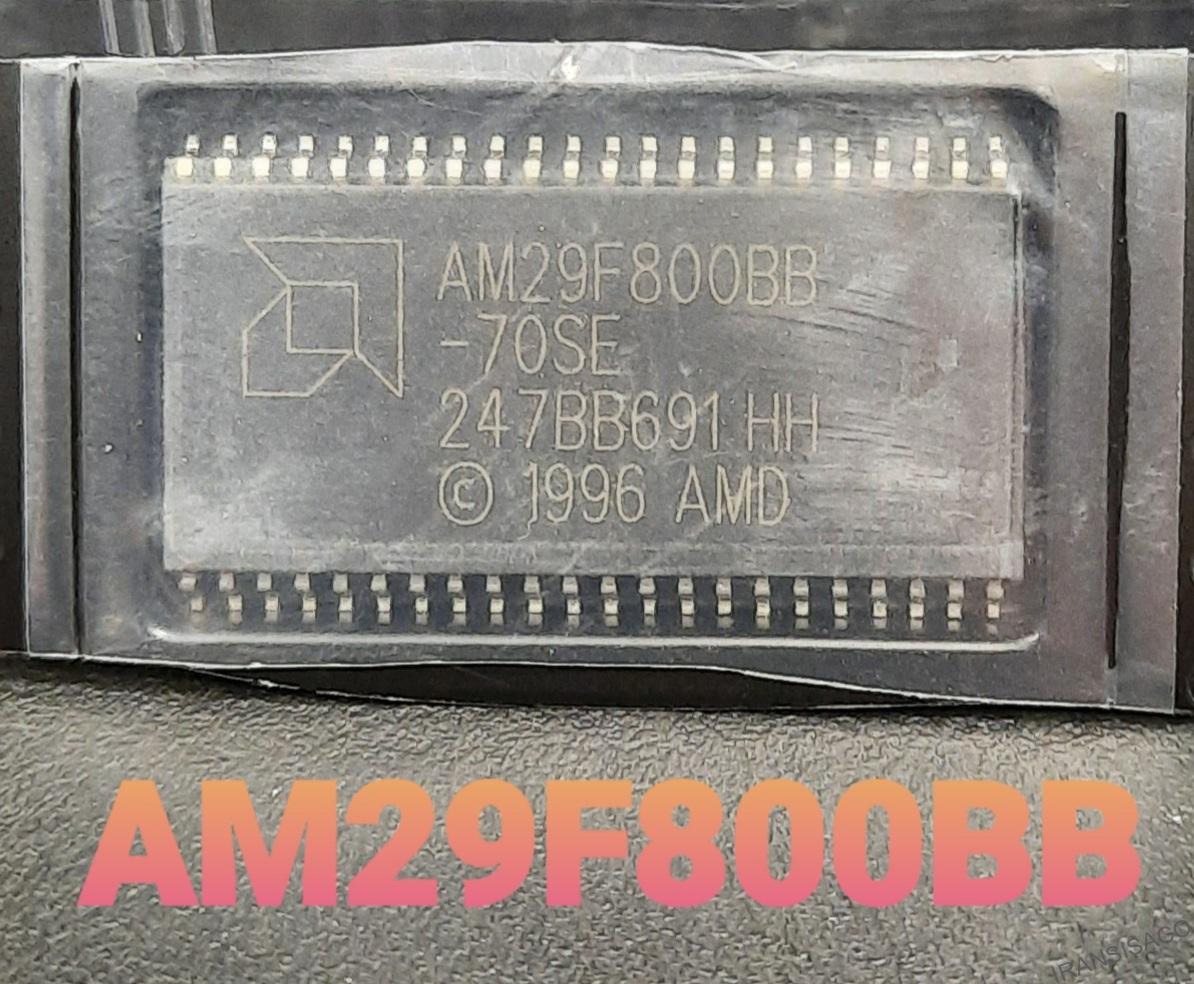

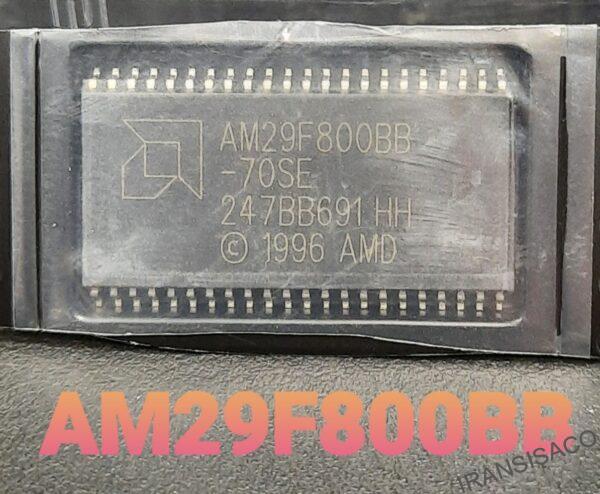

AM29F800BB
■ عملکرد یک منبع تغذیه
– عملکرد 5.0 ولتی فقط برای خواندن، پاک کردن و
عملیات برنامه
– الزامات سطح سیستم را به حداقل می رساند
■ تولید شده بر اساس فناوری فرآیند 0.35 میکرومتر
– سازگار با دستگاه 0.5 میکرومتر Am29F800
■ کارایی بالا
– زمان دسترسی به سرعت 55 ns
■ مصرف برق کم (مقادیر معمولی 5
مگاهرتز)
– جریان حالت آماده به کار 1 µA
– جریان خواندن 20 میلی آمپر در حالت بایت
– جریان خواندن 28 میلی آمپر در حالت word
— جریان برنامه 30 میلی آمپر/پاک کردن
■ معماری بخش انعطاف پذیر
– یک 16 کیلوبایت، دو 8 کیلوبایت، یکی 32 کیلوبایت و
پانزده بخش 64 کیلوبایتی (حالت بایت)
– یک 8 کاورد، دو 4 کاورد، یکی 16 کیلوورد و
پانزده بخش 32 Kword (حالت کلمه)
– از پاک کردن کامل تراشه پشتیبانی می کند
– ویژگی های حفاظت از بخش:
یک روش سخت افزاری برای قفل کردن یک بخش به
جلوگیری از هر گونه برنامه یا پاک کردن عملیات در داخل
آن بخش
بخش ها را می توان از طریق برنامه نویسی قفل کرد
تجهیزات
ویژگی موقت بخش Unprotect اجازه می دهد
تغییر کد در بخش های قفل شده قبلی
■ تنظیمات بلوک بوت بالا یا پایین
در دسترس
■ الگوریتم های تعبیه شده
– الگوریتم پاک کردن جاسازی شده به طور خودکار
کل تراشه یا هر چیپ را از قبل برنامه ریزی کرده و پاک می کند
ترکیبی از بخش های تعیین شده
– الگوریتم برنامه جاسازی شده به طور خودکار
داده ها را در آدرس های مشخص شده می نویسد و تأیید می کند
■ حداقل 100000 ضمانت چرخه نوشتن در هر
بخش
■ گزینه پکیج
– TSOP 48 پین
– 44 پین SO
■ سازگاری با استانداردهای JEDEC
– Pinout و نرم افزار سازگار با منبع تغذیه تک پاور فلش
– حفاظت از نوشتن سهوی برتر
■ داده# نظرسنجی و تغییر بیت ها
– یک روش نرم افزاری برای تشخیص ارائه می دهد
اتمام عملیات برنامه یا پاک کردن
■ پین آماده/مشغول# (RY/BY#)
– یک روش سخت افزاری برای تشخیص ارائه می دهد
تکمیل چرخه برنامه یا پاک کردن
■ پاک کردن تعلیق/پاک کردن رزومه
– عملیات پاک کردن را برای خواندن داده‌ها به حالت تعلیق در می‌آورد،
یا برنامه داده به بخشی که وجود ندارد
پاک شد، سپس عملیات پاک کردن را از سر می گیرد
■ پین تنظیم مجدد سخت افزار (RESET#)
– روش سخت افزاری برای بازنشانی دستگاه به حالت خواندن
داده های آرایه ایhttps://datasheetspdf.com/datasheet-pdf/1303832/Am29F800BB.html
