توضیحات

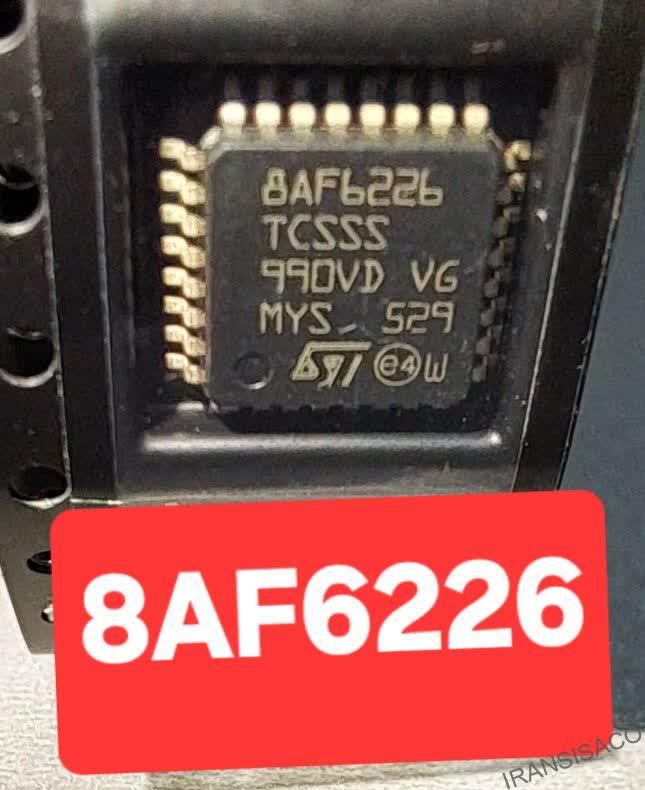

STM8AF6226 یک میکروکنترلر 8 بیتی خودرویی با حافظه فلش تا ۸ کیلوبایت، EEPROM داخلی ۶۴۰ بایت، رم ۱ کیلوبایت، مبدل آنالوگ به دیجیتال ۱۰ بیتی، تایمرهای پیشرفته و رابطهای ارتباطی LIN، SPI و I²C است. این محصول مطابق با استاندارد AEC-Q100 برای کاربردهای خودرویی طراحی شده است.
ویژگیهای کلیدی 8AF6226 میکروکنترلر 8 بیتی خودرو
پردازنده این قطعه از هسته STM8A با حداکثر فرکانس ۱۶ مگاهرتز و حافظه آن نیز از نوع فلش با ظرفیت ۴ تا ۸ کیلوبایت است. حافظه EEPROM این محصول نیز
۶۴۰ بایت با قابلیت ۳۰۰ هزار سیکل پاکنویسی است. RAM این قطعه نیز دارای ظرفیت 1 کیلوبایت است.
تایمرها در 8AF6226
- TIM1: تایمر ۱۶ بیتی پیشرفته با ۴ کانال CAPCOM و ۳ خروجی مکمل
- TIM5: تایمر ۱۶ بیتی عمومی با ۳ کانال
- TIM6: تایمر ۸ بیتی پایه
رابطهای ارتباطی در ای سی 8AF6226
LINUART: پشتیبانی از پروتکل LIN 2.2 برای شبکههای ارتباطی خودرویی
SPI: سرعت تا ۸ مگابیت بر ثانیه
I²C: سرعت تا ۴۰۰ کیلوبیت بر ثانیه
تبدیل آنالوگ به دیجیتال
مبدل ۱۰ بیتی با ۷ کانال خارجی و ۱ کانال داخلی (برای اندازهگیری ولتاژ مرجع) — ابزاری قدرتمند برای نظارت بر سنسورها و سیگنالهای آنالوگ.
مدیریت توان و حالتهای کممصرف 8AF6226
Wait Mode: توقف CPU با فعال بودن پریفرالها
Active-Halt: بیدار شدن توسط تایمر داخلی (AWU)
Halt Mode: کمترین مصرف توان — تنها بیدار شدن توسط وقفه خارجی یا رزت
پکیجها و پینها در 8AF6226
TSSOP20: مناسب برای طراحیهای فشرده
LQFP32 و VFQFPN32: گزینههایی با تعداد پین بیشتر برای پروژههای پیچیده
ابزارهای توسعه 8AF6226
STice: سیستم پیشرفته دیباگ و برنامهریزی
کامپایلر C و IDE: محیط توسعه یکپارچه با پشتیبانی از زبان C
Starter Kits: بستههای ارزانقیمت برای شروع سریع
پیکربندی پینها و توابع جایگزین در آیسی STM8AF6226
پینهای این میکروکنترلر قابلیت پیکربندی توابع جایگزین (Remap) را از طریق بایتهای option فراهم میکنند. این ویژگی به توسعهدهنده اجازه میدهد تا توابع مختلف (مثلاً تایمر، SPI، ADC) را به پینهای مختلف منتقل کند.
ویژگیهای امنیتی در آیسی STM8AF6226
از جمله ویژگیهای امنیتی میکروکنترلر STM8AF6226 میتوان به موارد زیر اشاره کرد:
Read-Out Protection (ROP): جلوگیری از کپی غیرمجاز کد
Unique ID: شناسه ۹۶ بیتی یکتا برای مدیریت سريال و امنیت
User Boot Code (UBC): محافظت از بخشی از حافظه برای کدهای بحرانی
نتیجهگیری
STM8AF6226 با ترکیب منحصربهفردی از کارایی، امنیت و قابلیتهای ارتباطی، گزینهای ایدهآل برای سیستمهای کنترل خودرو، درایورهای موتور و روشنایی و کاربردهای صنعتی با دمای بالا و پروژههای embedded با محدودیت فضای حافظه است.
این میکروکنترلر نهتنها استانداردهای سختگیرانه خودرویی را برآورده میکند، بلکه با ابزارهای توسعه قدرتمند و جامعه پشتیبانی قوی، تجربه توسعه روانی را برای مهندسان فراهم میآورد.
برای دانلودPDF دیتاشیت قطعه 8AF6226 میکروکنترلر 8 بیتی خودرو کلیک کنید.
