توضیحات
این آیسی یک قطعه دیجیتال پرکاربرد است که میتواند یکی از 8 ورودی داده را انتخاب کرده و به خروجی ارسال کند.
این آیسی یک مالتی پلکسر 8 ورودی است:
- دارای 8 ورودی داده (I0 تا I7).
- دارای 3 ورودی انتخاب (S0 تا S2) برای انتخاب کدام ورودی به خروجی برود.
- دارای یک ورودی فعالساز (Enable) با عنوان `E`. وقتی این پایه HIGH (1) باشد، خروجیها غیرفعال میشوند (Y=LOW و `Y`=HIGH).
- دارای دو خروجی اصلی و مکمل (Y و `Y`).
تفاوت 74HC151 با 74HCT151
74HC151: با سطح سیگنال CMOSکار میکند.
74HCT151: با سطح سیگنال TTL سازگار است (برای اتصال به ریزپردازندههای قدیمی مفید است).
پایهها (پینها) در آیسی74HC151

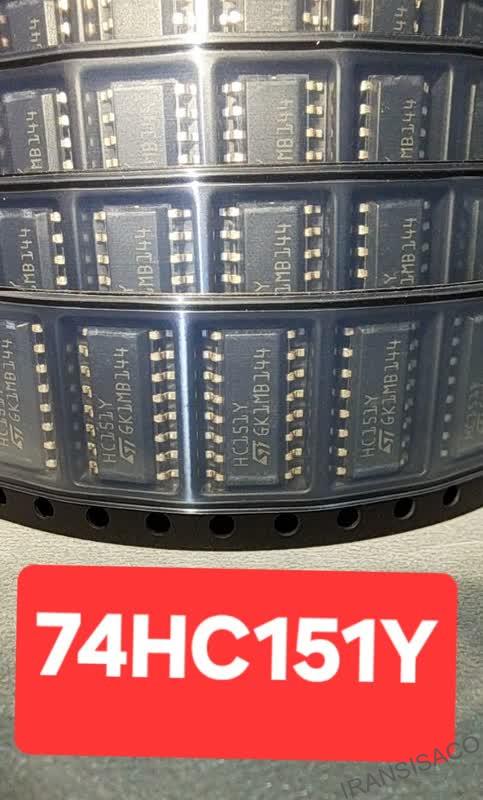

این آیسی در بستهبندی 16 پایه (مانند SO16) موجود است.
- 4, 3, 2, 1, 15, 14, 13, 12 I0 تا I7 ورودیهای داده
- 11, 10, 9 S0, S1, S2 ورودیهای انتخاب (آدرس)
- `E` ورودی فعالساز (فعال با سطح LOW)
- Y خروجی اصلی مالتی پلکسر
- `Y` خروجی مکمل Y (معکوس شده)
- 16 VCC پایه تغذیه مثبت (مثلاً 5V+)
- 8 GND پایه زمین (0V)
نحوه کار و جدول عملکرد در آیسی74HC151
این آیسی مانند یک کلید چرخشی 8 حالته دیجیتال عمل میکند.
شرایط کاری:
ولتاژ تغذیه (VCC):
برای HC: 2V تا 6V (توصیه شده: 5V)
برای HCT: 4.5V تا 5.5V (توصیه شده: 5V)
ولتاژ منطقی:
برای HC: HIGH ≈ VCC, LOW ≈ 0V
برای HCT: HIGH ≥ 2V, LOW ≤ 0.8V (در VCC=5V)
نکات مهم برای عیبیابی و تعمیر در آیسی74HC151
- بررسی تغذیه (VCC و GND):
همیشه اول مطمئن شوید ولتاژ صحیح (معمولاً 5V) به پایه 16 رسیده و پایه 8 به زمین صحیح متصل است.
2. ورودی فعالساز (Enable – پایه 7):
اگر این پایه به اشتباه HIGH (1) باشد، آیسی اصلاً کار نمیکند و خروجی Y همیشه LOW خواهد بود. مطمئن باشید این پایه برای فعال شدن به LOW (0) وصل شده است.
3. ورودیهای انتخاب (S0, S1, S2 – پایههای 9, 10, 11):
این پایهها باید به درستی آدرس مورد نظر را دریافت کنند. یک اتصال قطعشده یا اتصال کوتاه در این پایهها باعث انتخاب ورودی اشتباه میشود.
4. خروجیها (Y و `Y` – پایههای 6 و 5):
این دو خروجی همیشه معکوس یکدیگر هستند و این یک ویژگی خوب برای تست است. یعنی اگر Y بالا باشد، `Y` باید پایین باشد و برعکس. اگر هر دو HIGH یا هر دو LOW باشند، آیسی احتمالاً خراب است.
5. مقادیر حداکثر مجاز (برای جلوگیری از آسیب):
ولتاژ تغذیه (VCC): از 7V بیشتر نشود.
دمای ذوب لحیم: از 260 درجه سانتیگراد بالاتر نرود.
6. سرعت عمل (برای عیبیابی سیگنالهای متغیر):
* زمانی که آیسی ورودی را عوض میکند، حدود 20 تا 50 نانوثانیه (بسته به ولتاژ تغذیه) طول میکشد تا خروجی تغییر کند. این را در هنگام استفاده از اسیلوسکوپ در نظر داشته باشید.
انواع بستهبندی (Package) در آیسی74HC151
این آیسی در بستهبندیهای مختلفی موجود است که از نظر اندازه فیزیکی تفاوت دارند:
SO16: اندازه استاندارد.
SSOP16:اندازه جمع و جورتر دارد.
TSSOP16: بسیار نازک و جمع و جورتر است.
هنگام تعویض آیسی، به نوع بستهبندی و شماره دقیق قطعه (HC یا HCT) دقت کنید.
این آیسی یک قطعه بسیار مطمئن و کلیدی در طراحیهای دیجیتال است. با درک عملکرد پایهها و منطق کاری آن، عیبیابی مدارهای شامل این مالتی پلکسر بسیار ساده میشود.
