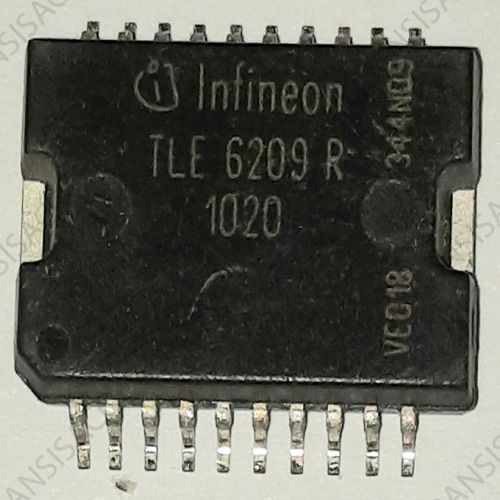

TLE6209
• تا 6 A پیوسته و 7 A اوج جریان را ارائه می دهد
• برای کاربردهای مدیریت موتور DC بهینه شده است
• RDS ON بسیار کم از نوع. 150 mΩ @ 25 درجه سانتیگراد در هر سوئیچ
• در ولتاژهای تغذیه تا 40 ولت کار می کند
• حفاظت از اضافه ولتاژ در برابر گذرا تا 45 ولت
• خروجی ها کاملاً از اتصال کوتاه محافظت می شوند
• استاندارد SPI-Interface، قابلیت زنجیره دیزی
• تنظیم جریان چاپر قابل تنظیم تا 7 آمپر
• مانیتور دما با پیش هشدار، هشدار و خاموش شدن
• قفل بیش از حد و کم ولتاژ
• تشخیص بار را باز کنید
• تشخیص دقیق خرابی بار توسط SPI
• به حداقل رساندن اتلاف نیرو به دلیل چرخش آزاد فعال
• EMI پایین به دلیل تنظیم شیب ولتاژ
• مصرف جریان بسیار کم (نوع 20 µA @ 25 درجه سانتیگراد) در حالت آماده به کار (Inhibit)
• پکیج PG-DSO-قدرت پیشرفته
• محصول سبز (مطابق با RoHS)
• واجد شرایط AEC
توضیحات عملکردی
TLE 6209 R یک پل H-Bridge یکپارچه با مراحل خروجی D-MOS برای رانندگی است.
بارهای دو طرفه مانند موتورهای DC. طراحی بر اساس Infineons Smart Power است
فناوری SPT که به دستگاههای دوقطبی، CMOS و D-MOS قدرت میدهد
مدار یکپارچه
حالت های عملکرد به جلو (cw)، معکوس (ccw) و ترمز توسط دو پین کنترل فراخوانی می شوند.
PWM و DIR. حفاظت و تشخیص قابل اعتماد جریان اضافه، بار باز، اتصال کوتاه
به زمین، به ولتاژ منبع تغذیه و یا در سراسر بار یکپارچه شده است. تشخیص دقیق
بسته را تایپ کنید
TLE 6209 R PG-DSO-20-37
TLE 6209 R
برگه داده، نسخه 3.1 2 2007-08-01
اطلاعات از طریق کلمه وضعیت SPI 8 بیتی داده می شود. محدودیت جریان چاپر یکپارچه
جریان را محدود می کند به عنوان مثال برای کاهش اتلاف توان در طول بلوک مکانیکی یک DC
موتور چندین پارامتر دستگاه را می توان با کلمه کنترل SPI تنظیم کرد. یک سه سطح
مانیتورینگ دما با پیش اخطار، اخطار و خاموش شدن برای گنجانده شده است
عملکرد کنترل شده در شرایط بحرانی تلفات برق حفاظت کامل و
قابلیت تشخیص دستگاه را به ویژه برای کاربردهای مرتبط با ایمنی مناسب می کند،
به عنوان مثال، در ECU های خودرو
