توضیحات

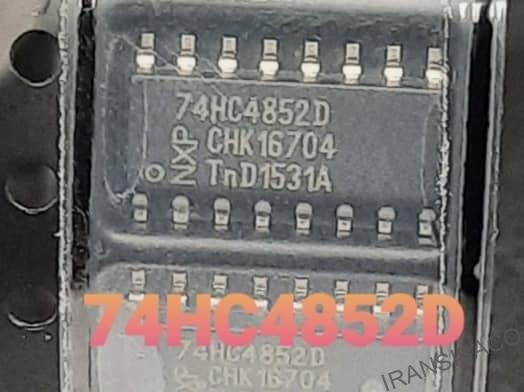

ایسی74HC4852Dاین قطعه نوعی ایسی شبکه بوده ودر ایسیوهای زیمنس بکار برده شده است.این ایسیوها معمولا به ایسیوهای یورو4 هم معروف هستند
74HC4852; 74HCT4852 سوئیچ های آنالوگ چهار پرتابی دو قطبی (SP4T) مناسب هستند.
برای استفاده در برنامه های مالتی پلکسر/دیمولتی پلکسر آنالوگ یا دیجیتال 4:1. هر سوئیچ چهار ویژگی دارد
ورودی/خروجی های مستقل (nY0، nY1، nY2 و nY3) و ورودی/خروجی مشترک (nZ). یک دیجیتال
ورودی فعال (E) و دو ورودی انتخاب دیجیتال (S0 و S1) برای هر دو سوئیچ مشترک هستند. وقتی E است
بالا، سوئیچ ها خاموش هستند. این دستگاه دارای کنترل اثر تزریق جریان است. این اجازه می دهد
سیگنال‌ها در کانال‌های ورودی آنالوگ غیرفعال از ولتاژ تغذیه تجاوز می‌کنند بدون اینکه بر سیگنال تأثیر بگذارند
کانال آنالوگ فعال، نیاز به شبکه های دیود/مقاومت خارجی را معمولاً از بین می برد
برای نگه داشتن سیگنال های کانال آنالوگ در محدوده ولتاژ تغذیه استفاده می شود. ورودی ها شامل گیره است
دیودها این امکان استفاده از مقاومت های محدود کننده جریان را برای ورودی های رابط به ولتاژهای بیش از
VCC.
2. ویژگی ها
• کوپلینگ متقاطع جریان تزریقی < 1 mV/mA
• محدوده ولتاژ تغذیه گسترده از 2.0 ولت تا 6.0 ولت برای 74HC4852
• حفاظت ESD:
• HBM JESD22-A114E بیش از 2000 ولت است
• CDM JESD22-C101C بیش از 1000 ولت است
• عملکرد Latch-up بیش از 100 میلی آمپر در JESD 78 Class II سطح A است
• مقاومت پایین در حالت روشن:
• 400 Ω (معمولی) در VCC = 2.0 ولت
• 215 Ω (معمولی) در VCC = 3.0 ولت
• 120 Ω (معمولی) در VCC = 3.3 ولت
• 76 Ω (معمولی) در VCC = 4.5 ولت
• 59 Ω (معمولی) در VCC = 6.0 ولت
https://datasheetspdf.com/datasheet-pdf/1464399/74HC4852D.html
